[Network] Bài 1.1-9 Bus Topology

Bus Topology còn được gọi là Linear Bus; Tất cả các thiết bị trên Bus Topology được kết nối với nhau bằng 1 sợi cáp đơn.

Như hình minh họa bên dưới, trong một Bus Topology, một dây cáp truyền tín hiệu từ máy tính này đến máy tính tiếp theo như một tuyến xe buýt đi qua một thành phố. Đoạn cáp chính phải kết thúc bằng một bộ kết thúc (Terminator) để hấp thụ tín hiệu khi nó hướng đến đoạn kết của dây. Nếu không có Terminator, tín hiệu điện mang dữ liệu bị trả lại đầu dây gây lỗi mạng.

Một ví dụ của Physical Bus Topology là một Thicknet Ethernet cable chạy qua chiều dài của một tòa nhà với các thiết bị được kết nối vào đó, đây là một phương thức kết nối cũ, không được sử dụng nữa.

ThickNet Ethernet wiring



Transceiver

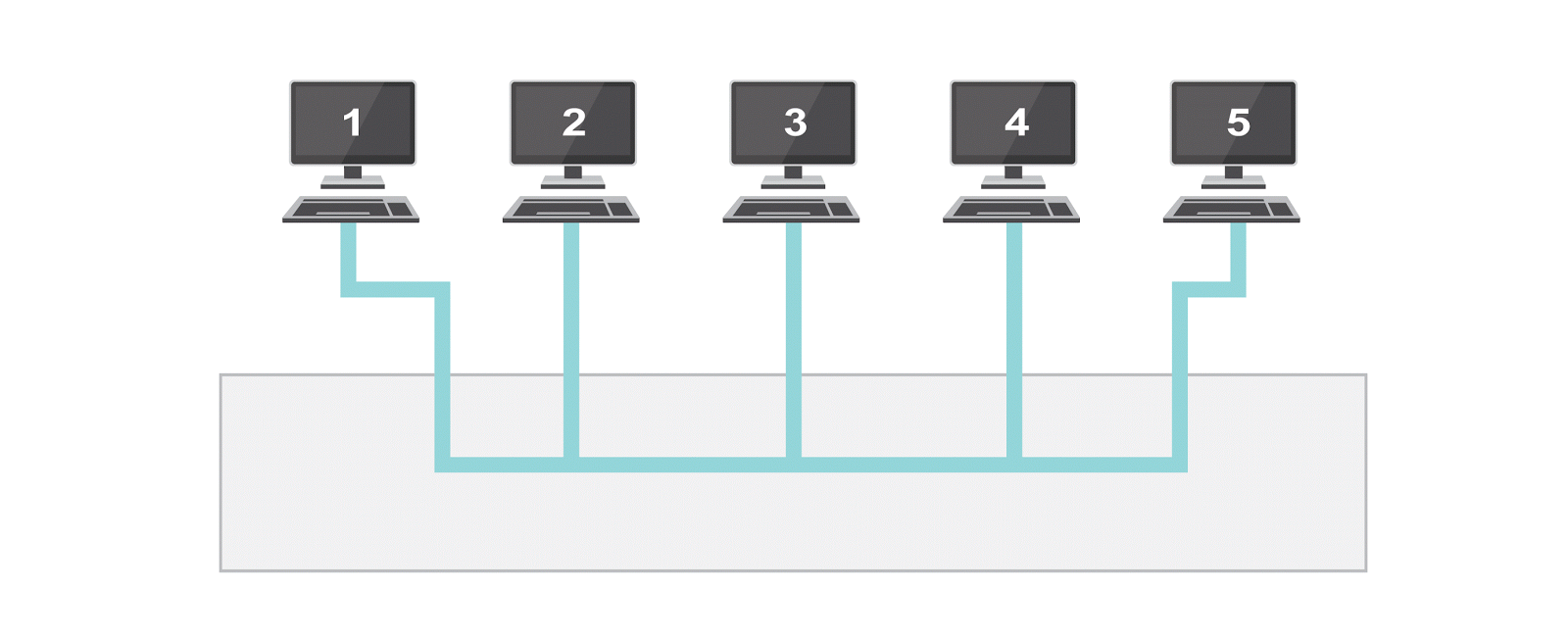

Một ví dụ của Logical Bus Topology là Ethernet Hub.

Ethernet Hub

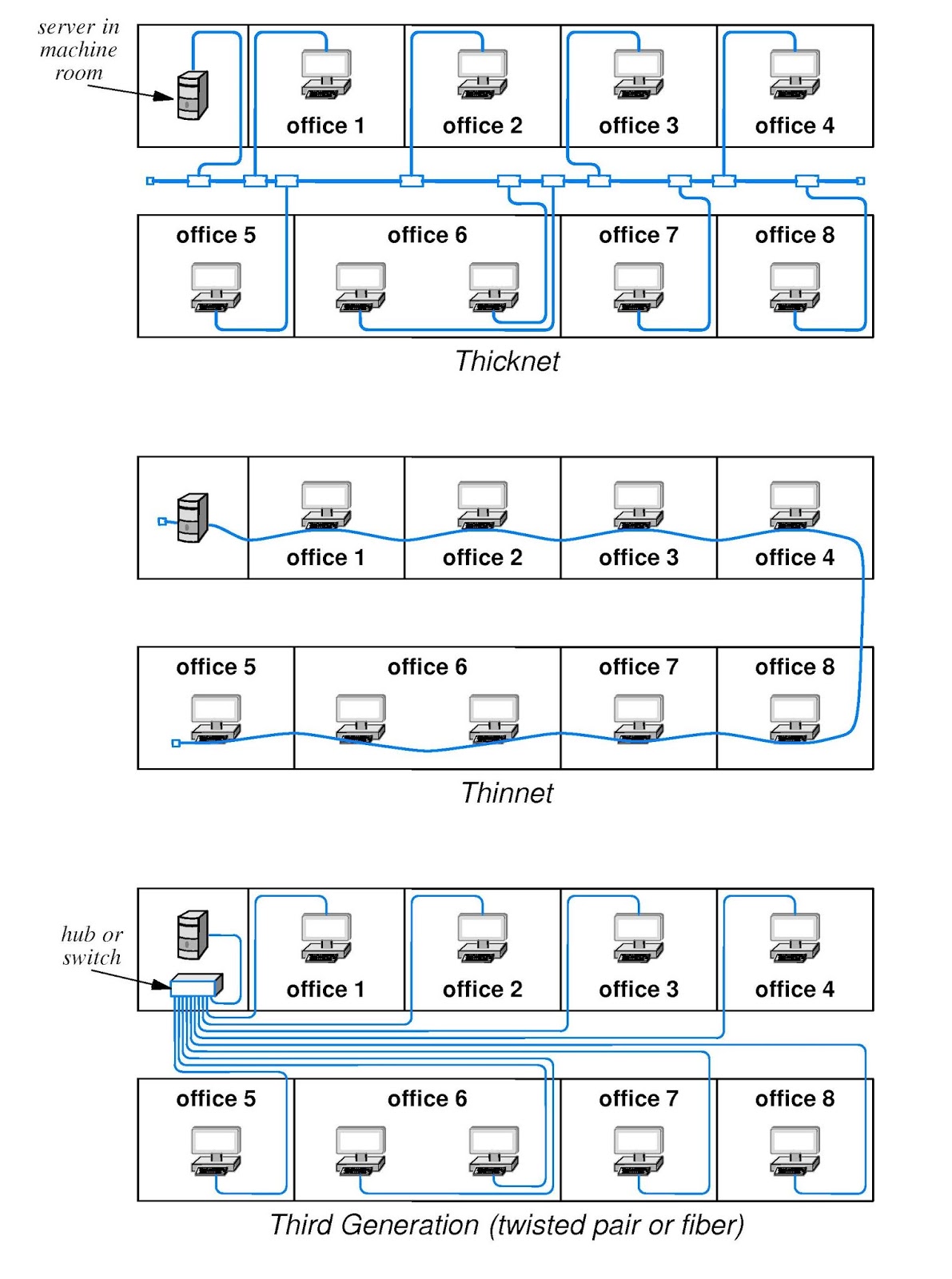

Hình bên dưới mô tả các kiểu kết nối trong một tòa nhà:

Various LAN wiring schemes
